特点

• 性能优异，搭配KSD系列产品可轻松构建大容量数据记录系统与装置

  最大20GSa/s采样率，12bit垂直分辨率；搭配KSD系列产品可轻松构建大容量数据记录系统与装置，存储容量可达到32TB甚至更大扩展容量；最大满足1200MHz带宽信号连续记录存储

• 可以敏捷地构建多通道高速同步采集系统

  产品系列均为单槽/双槽尺寸，易于在各种形态的PXIe机坞中构建多通道高速同步采集系统；KDZ-SYNC帮助您实现100ps量级的多模块间通道同步性能

型号参数

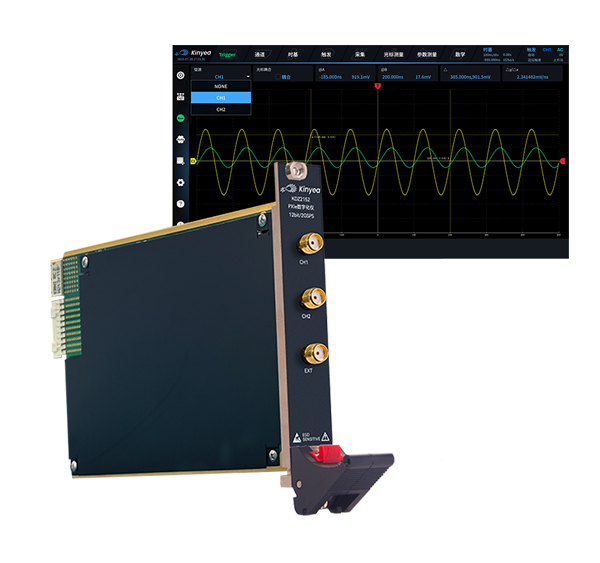

KDZ2152

通道

2

采样率

单通道2GSa/s 双通道1GSa/s

垂直分辨率

12bit

阻抗

50Ω

存储深度

单通道最大1Gpts

尺寸

3U/单槽

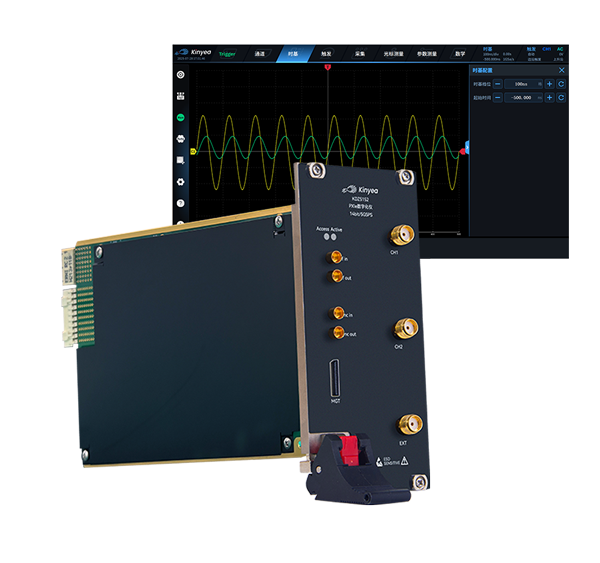

KDZ5152

通道

2

采样率

单通道5GSa/s 双通道2.5GSa/s

垂直分辨率

14bit

阻抗

50Ω

存储深度

单通道最大4Gpts

尺寸

3U/双槽

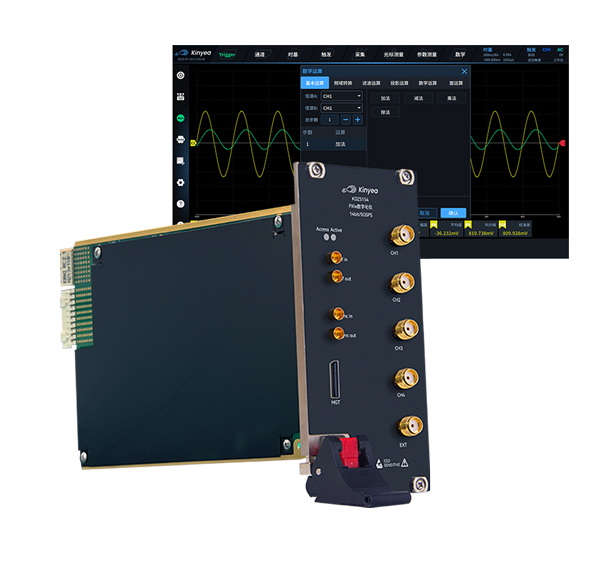

KDZ5154

通道

4

采样率

全通道2.5GSa/s 半通道5GSa/s

垂直分辨率

14bit

阻抗

50Ω

存储深度

单通道最大4Gpts

尺寸

3U/双槽

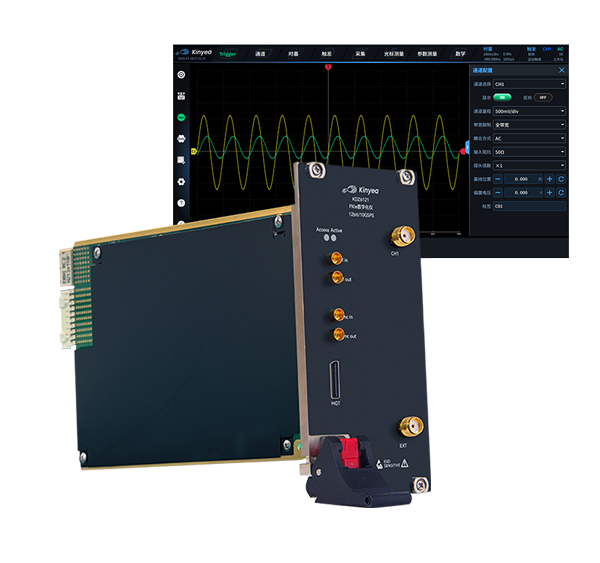

KDZ6121

通道

1

采样率

10GSa/s

垂直分辨率

12bit

阻抗

50Ω

存储深度

最大4Gpts

尺寸

3U/双槽

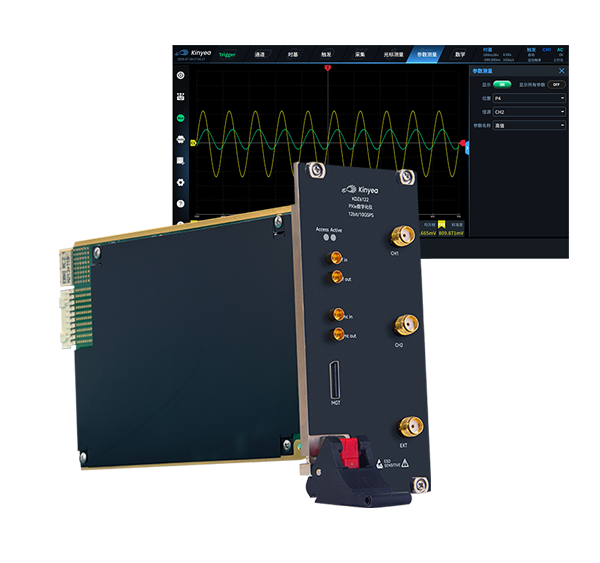

KDZ6122

通道

2

采样率

每通道10GSa/s

垂直分辨率

12bit

阻抗

50Ω

存储深度

单通道最大4Gpts

尺寸

3U/双槽

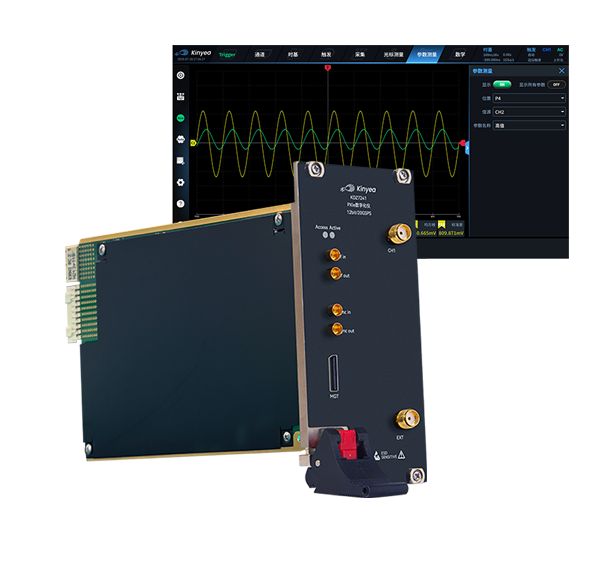

KDZ7241

通道

1

采样率

20GSa/s

垂直分辨率

12bit

阻抗

50Ω

存储深度

最大4Gpts

尺寸

3U/双槽

订购信息

KDZ2152

PXIe高速数字化仪
2CH，1GSa/s

KDZ5152

PXIe高速数字化仪
2CH，5GSa/s

KDZ5154

PXIe高速数字化仪
4CH，5GSa/s

KDZ6121

PXIe高速数字化仪
1CH，10GSa/s

KDZ6122

PXIe高速数字化仪
2CH，10GSa/s

KDZ7241

PXIe高速数字化仪
1CH，20GSa/s

KDZ-SL1G

存储深度扩展选件
单通道最大存储深度扩展到1Gpts

KDZ-SL2G

存储深度扩展选件
单通道最大存储深度扩展到2Gpts
不适用于KDZ2152、KBZ2000系列、KRZ2000系列、KCZ2000系列、KSO2152、KBO2000系列、KRO2000系列、KCO2000系列

KDZ-SL4G

存储深度扩展选件
单通道最大存储深度扩展到4Gpts
不适用于KDZ2152、KBZ2000系列、KRZ2000系列、KCZ2000系列、KSO2152、KBO2000系列、KRO2000系列、KCO2000系列

KDZ-SYNC

同步采集选件
支持多模块间的通道同步精度优于100ps

kyR-MTS

大容量数据记录kySP（需要KSD系列）

[kyR]多信道分选类kySP

kyR-KC8、kyR-KC16、kyR-KC32、kyR-KC64、kyR-KC128、kyR-CS-SSD（需要KRP1517）
