特点

• 紧凑空间，超高性能

  最大10GSa/s采样率，2GHz带宽，12bit垂直分辨率，双通道

• 可以敏捷地构建多通道高速同步示波系统

  产品系列均为单槽/双槽尺寸，易于在各种形态的PXIe机坞中构建多通道高速同步示波系统；KDZ-SYNC帮助您实现100ps量级的多模块间通道同步性能

型号参数

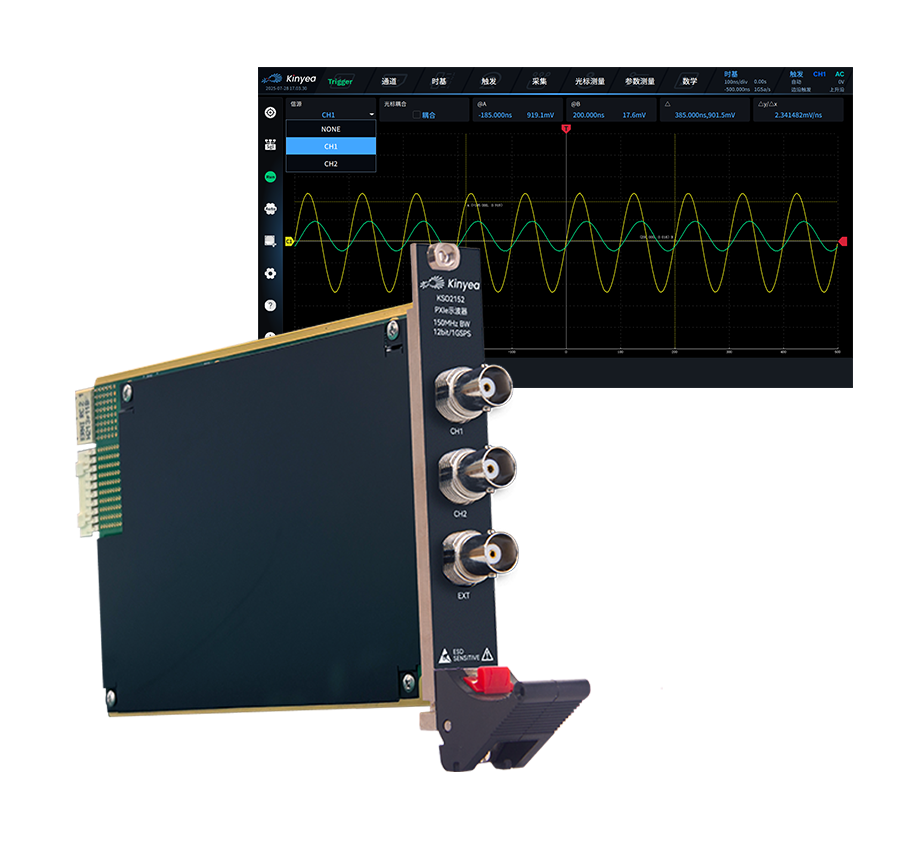

KSO2152

通道

2

采样率

1GSa/s

垂直分辨率

12bit

带宽

150MHz

阻抗

50Ω/1MΩ

耦合方式

AC/DC

尺寸

3U/单槽

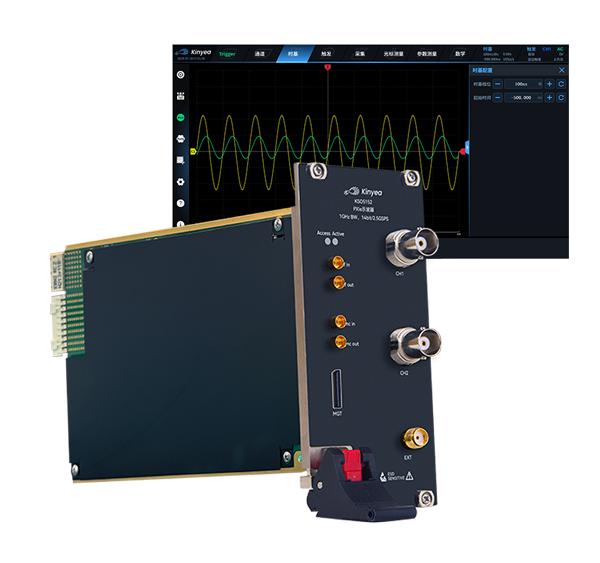

KSO5152

通道

2

采样率

2.5GSa/s

垂直分辨率

14bit

带宽

1GHz

阻抗

50Ω/1MΩ

耦合方式

AC/DC

尺寸

3U/双槽

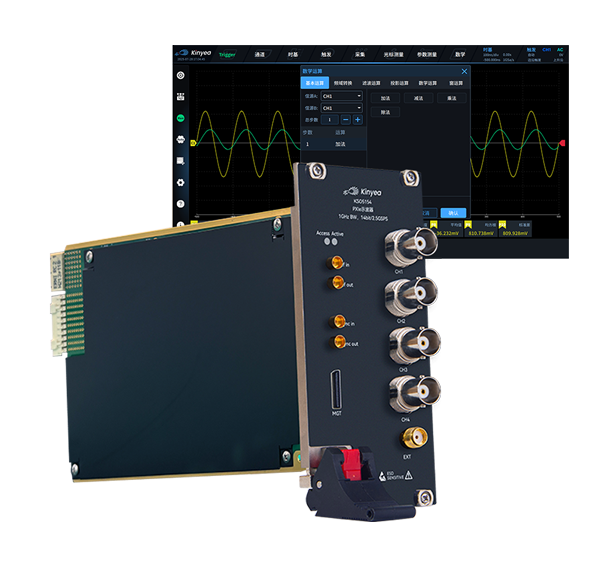

KSO5154

通道

4

采样率

2.5GSa/s

垂直分辨率

14bit

带宽

1GHz

阻抗

50Ω/1MΩ

耦合方式

AC/DC

尺寸

3U/双槽

KSO6121

通道

1

采样率

10GSa/s

垂直分辨率

12bit

带宽

2GHz

阻抗

50Ω/1MΩ

耦合方式

AC/DC

尺寸

3U/双槽

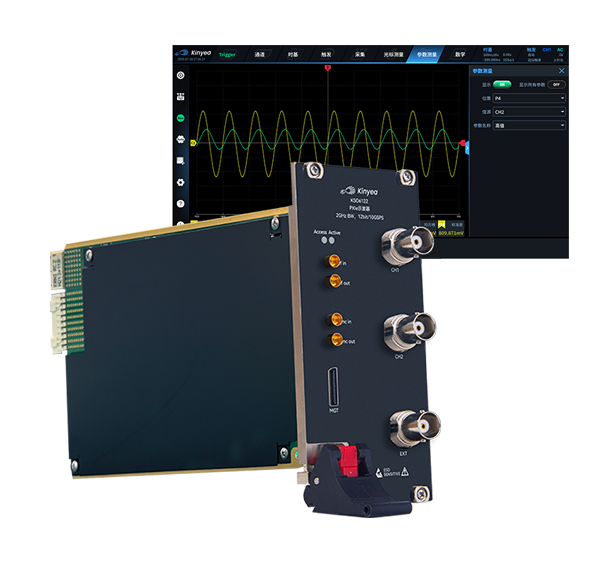

KSO6122

通道

2

采样率

10GSa/s

垂直分辨率

12bit

带宽

2GHz

阻抗

50Ω/1MΩ

耦合方式

AC/DC

尺寸

3U/双槽

订购信息

KSO2152

PXIe示波器
3U/单槽，2CH，150MHz带宽

KSO5152

PXIe示波器
3U/双槽，2CH，1GHz带宽

KSO5154

PXIe示波器
3U/双槽，4CH，1GHz带宽

KSO6121

PXIe示波器
3U/双槽，1CH，2GHz带宽

KSO6122

PXIe示波器
3U/双槽，2CH，2GHz带宽

KDZ-SL1G

存储深度扩展选件
单通道最大存储深度扩展到1Gpts

KDZ-SL2G

存储深度扩展选件
单通道最大存储深度扩展到2Gpts
不适用于KDZ2152、KBZ2000系列、KRZ2000系列、KCZ2000系列、KSO2152、KBO2000系列、KRO2000系列、KCO2000系列

KDZ-SL4G

存储深度扩展选件
单通道最大存储深度扩展到4Gpts
不适用于KDZ2152、KBZ2000系列、KRZ2000系列、KCZ2000系列、KSO2152、KBO2000系列、KRO2000系列、KCO2000系列

KDZ-SYNC

同步采集选件
支持多模块间的通道同步精度优于100ps
