特点

• 紧凑型结构蕴含强大分析功能

  2U高，最大可支持43.5GHz频段，最多可支持“8GHz+26.5GHz”双通道，最大分析带宽均可达到1000MHz，适用于机柜上架

• 标配kyMCSA，利用高达1000MHz的瞬时分析带宽进行全域处理

  可选带宽，含50MHz（标配）、100MHz、200MHz、500MHz、以及1000MHz
  具备频谱分析、扫频侦测、功率分析、I/Q分析、温度监测等功能

• 配置kyR-xTS化身为大容量数据流盘仪

  存储容量可达到8TB、16TB、32TB、甚至更大扩展容量；流盘带宽与分析带宽一致；配备kyR-KC及kyR-CS-SSD更能实现多信道并行分析和流盘功能

• 可以增配各种kySP快速切换应用，瞬间化身为各种专用领域分析仪

  如：5G NR/WIFI/BLE信号分析kySP、ADS-B/AIS信号分析kySP、GPS/BDS信号分析kySP、信号识别kySP等

型号参数

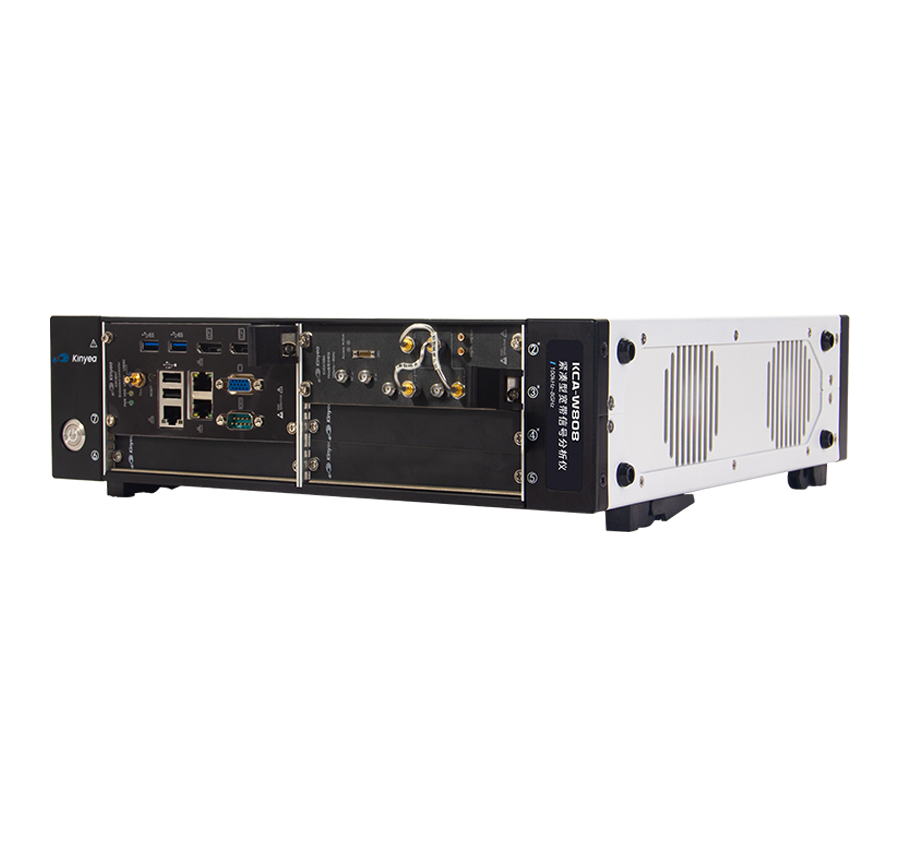

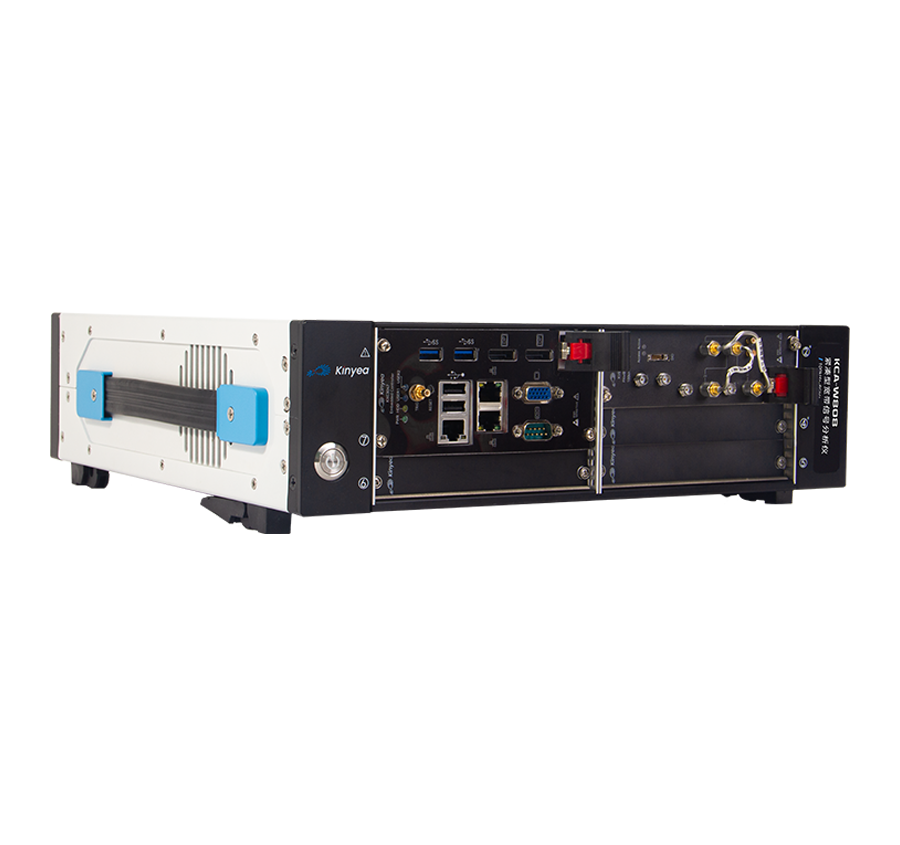

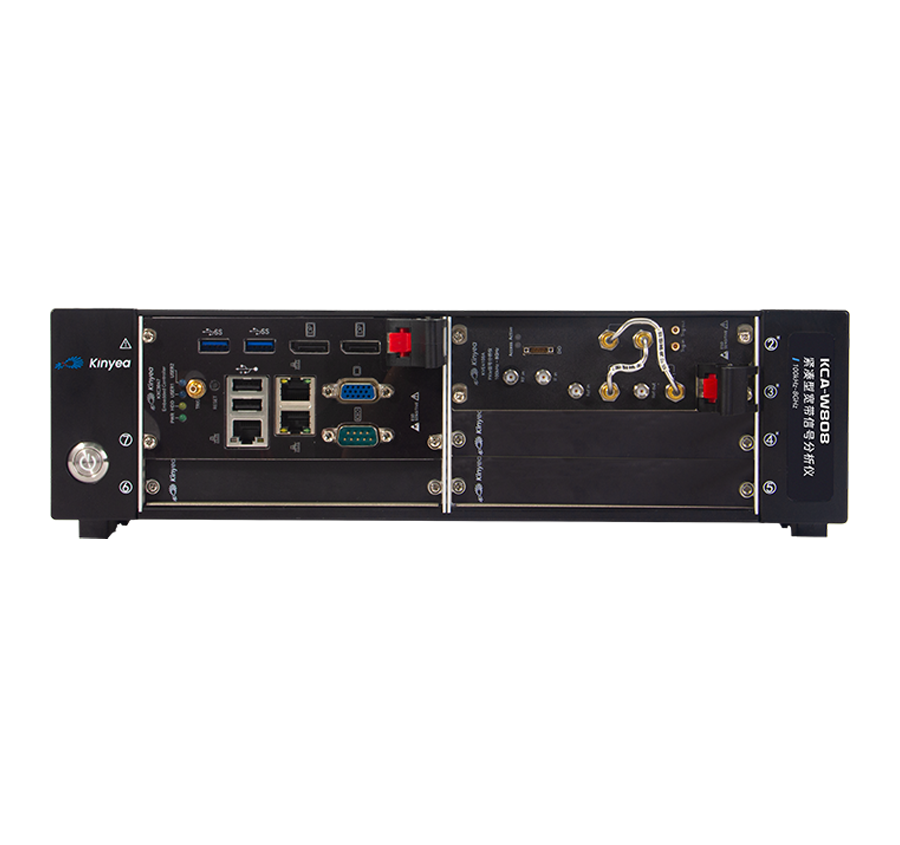

KCA-W808

频率范围

100kHz~8GHz

瞬时带宽

最大1GHz

最大输入功率

+15dBm

功率准确度

1MHz~300MHz： ±0.7dB 300MHz~6GHz： ±1dB 6GHz~8GHz： ±1.2dB

平坦度

300MHz~6GHz： ≤±1dB 6GHz~8GHz： ≤±1.5dB

DANL

100kHz~8GHz： ≤-158dBm/Hz

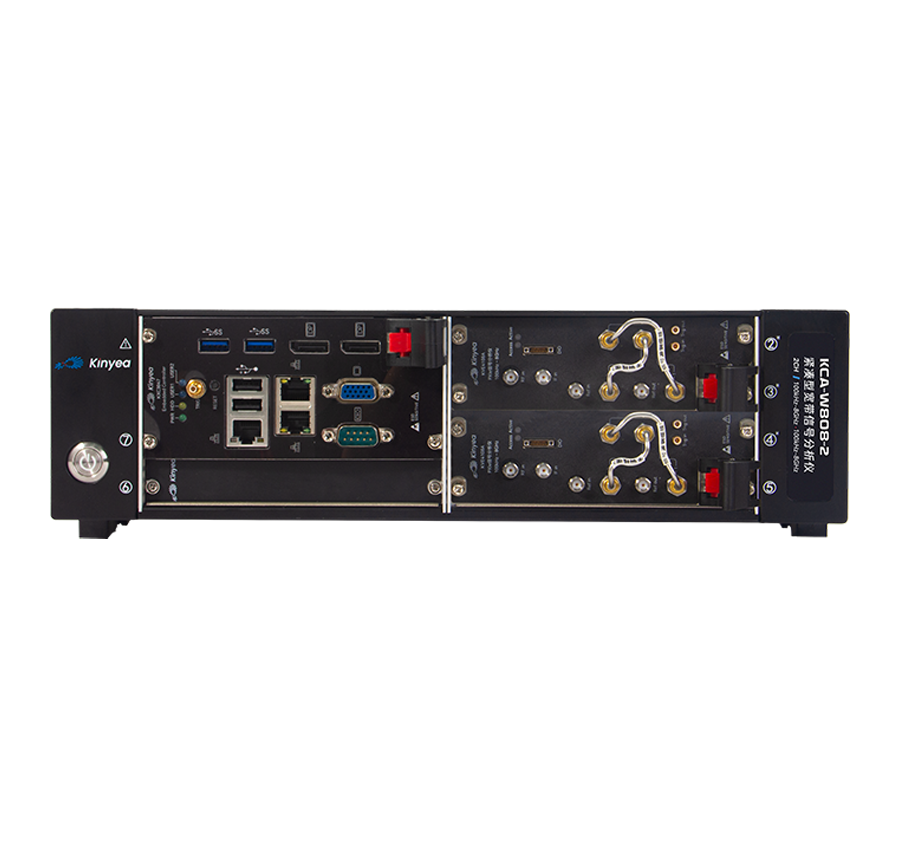

KCA-W808-2

频率范围

CH1：100kHz~8GHz CH2：100kHz~8GHz

瞬时带宽

最大1GHz

最大输入功率

+15dBm

功率准确度

1MHz~300MHz： ±0.7dB 300MHz~6GHz： ±1dB 6GHz~8GHz： ±1.2dB

平坦度

300MHz~6GHz： ≤±1dB 6GHz~8GHz： ≤±1.5dB

DANL

100kHz~8GHz： ≤-158dBm/Hz

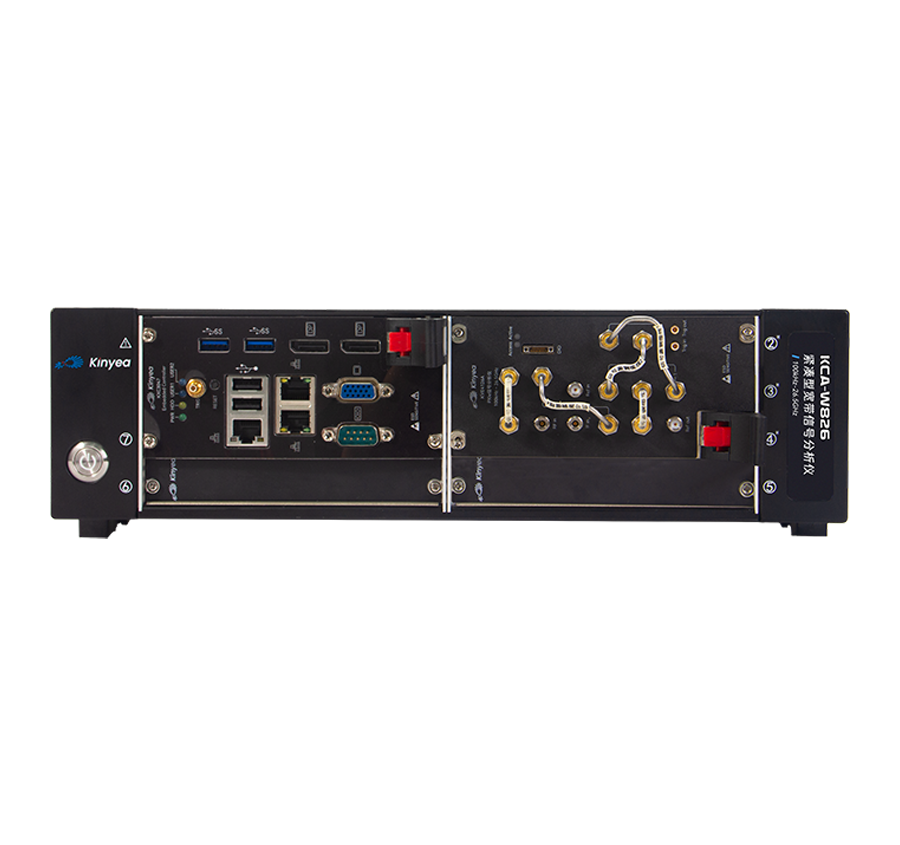

KCA-W826

频率范围

100kHz~26.5GHz

瞬时带宽

最大1GHz

最大输入功率

+15dBm

功率准确度

1MHz~8GHz： 同KCA-W808 8GHz~26.5GHz： ±1.5dB

平坦度

300MHz~6GHz： ≤±1dB 6GHz~26.5GHz： ≤±1.5dB

DANL

100kHz~8GHz ≤-158dBm/Hz 8GHz~26.5GHz： ≤-160dBm/Hz

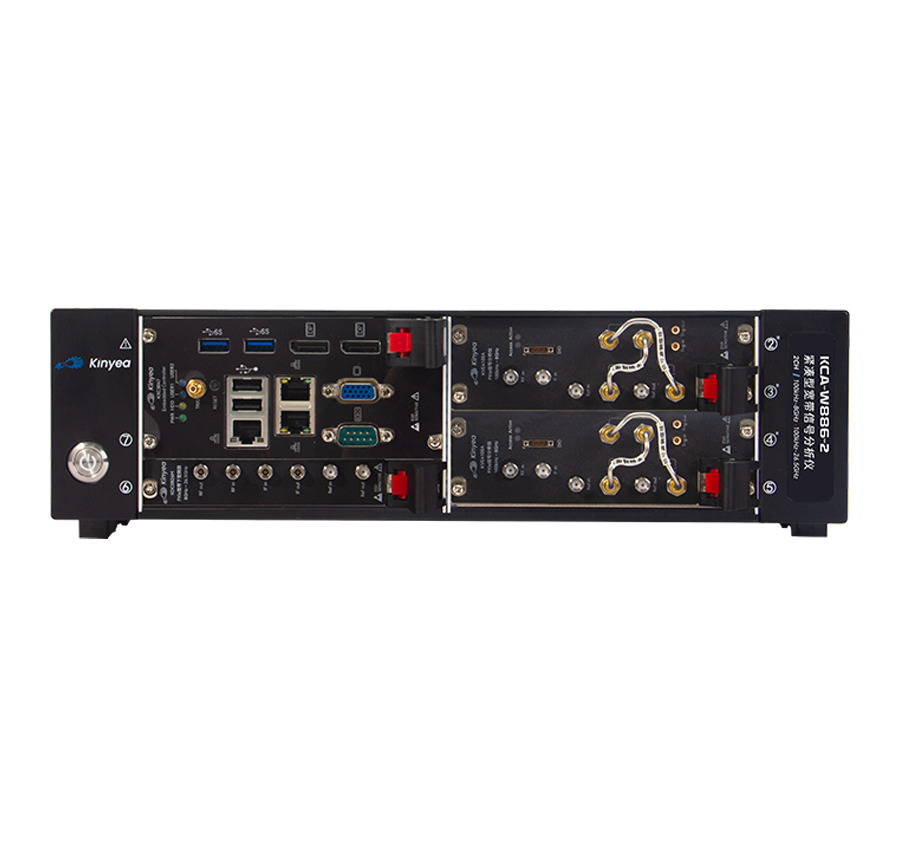

KCA-W886-2

频率范围

CH1:100kHz~8GHz CH2:100kHz~26.5GHz

瞬时带宽

最大1GHz

最大输入功率

+15dBm

功率准确度

1MHz~300MHz： ±0.7dB 300MHz~6GHz： ±1dB 6GHz~8GHz： ±1.2dB 8GHz~26.5GHz： ±1.5dB

平坦度

300MHz~6GHz： ≤±1dB 6GHz~26.5GHz： ≤±1.5dB

DANL

100kHz~8GHz ≤-158dBm/Hz 8GHz~26.5GHz： ≤-160dBm/Hz

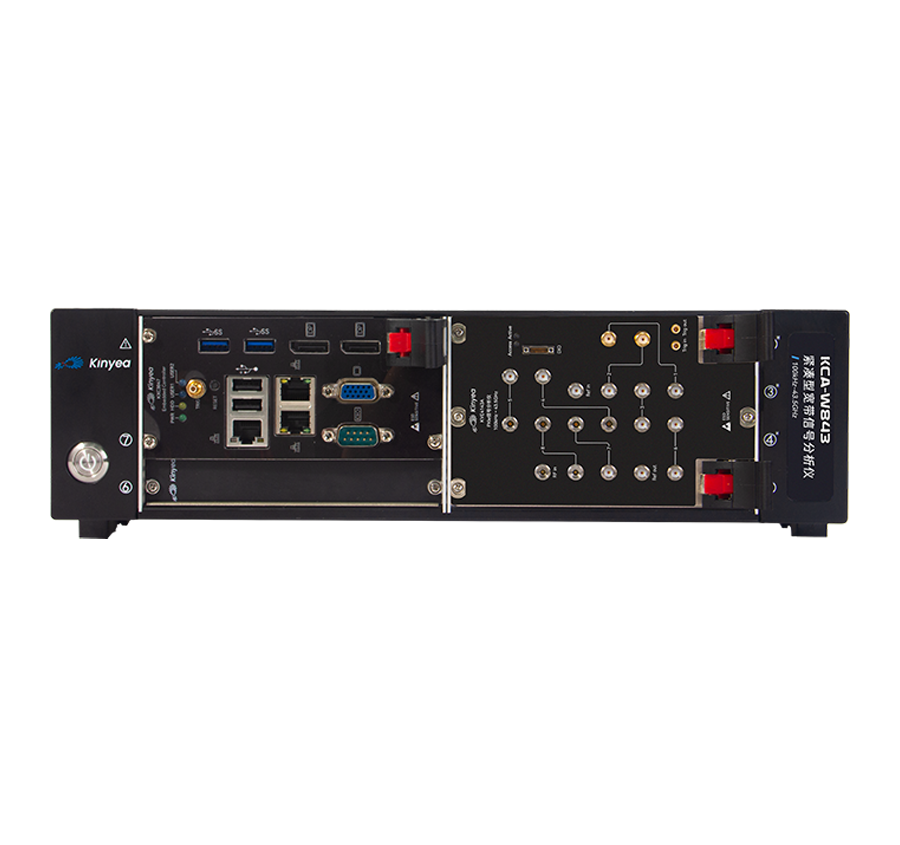

KCA-W843

频率范围

100kHz~43.5GHz

瞬时带宽

最大1GHz

最大输入功率

+15dBm

功率准确度

1MHz~26.5GHz： 同KCA-W826 26.5GHz~43.5GHz： ±1.8dB

平坦度

300MHz~26.5GHz： 同KCA-W826 26.5GHz~43.5GHz： ≤±2dB

DANL

100kHz~8GHz： ≤-156dBm/Hz 8GHz~26.5GHz： ≤-157dBm/Hz 26.5GHz~43.5GHz： ≤-140dBm/Hz

订购信息

KCA-W808

紧凑型宽带信号分析仪
1CH
100kHz~8GHz
50MHz分析带宽

KCA-W826

紧凑型宽带信号分析仪
1CH
100kHz~26.5GHz
50MHz分析带宽

KCA-W808-2

紧凑型宽带信号分析仪
2CH
100kHz~8GHz
50MHz分析带宽

KCA-W886-2

紧凑型宽带信号分析仪
2CH
100kHz~8GHz，100kHz~26.5GHz
50MHz分析带宽

kyR-BW100

分析带宽扩展选件
分析带宽扩展至100MHz

kyR-BW200

分析带宽扩展选件
分析带宽扩展至200MHz

kyR-BW500

分析带宽扩展选件
分析带宽扩展至500MHz

kyR-BW1000

分析带宽扩展选件
分析带宽扩展至1000MHz

[kyR]大容量记录与存储类kySP

kyR-8TS、kyR-16TS、kyR-32TS

[kyR]多信道分选类kySP

kyR-KC8、kyR-KC16、kyR-KC32、kyR-KC64、kyR-KC128、kyR-CS-SSD

[kyR]信号分析与处理类kySP(1)

kyR-GVSA、kyR-AMD、kyR-PTM、kyR-PNA、kyR-NFA、kyR-OFDM、kyR-AMD-RT、kyR-GVSA-RT、kyR-ASK-RT、kyR-PSK-RT、kyR-FSK-RT、kyR-QAM-RT、kyR-OFDM-RT……

[kyR]信号分析与处理类kySP(2)

kyR-NR、kyR-WLAN、kyR-BLE、kyR-ADSB、kyR-AIS、kyR-ACARS、kyR-GPS、kyR-BDS、kyR-LK11、kyR-SRC……
